高純氣體管道系統安裝標準。高純氣體管道系統的安裝需嚴格遵循材料選型、連接工藝、布局設計、潔凈控制、安全規范及檢測驗收六大標準，具體分析如下：

一、材料選型標準

管道材質

不銹鋼為主：氣體純度≥99.999%時，必須采用低碳不銹鋼（如316L），其耐腐蝕性、透氣性低，且內壁光滑（表面粗糙度Ra≤0.4μm），減少顆粒吸附。

銅管限制使用：僅用于管道末端或純度要求較低的場景（如通風櫥），因銅可能釋放微量雜質影響氣體純度。

密封材料：法蘭墊片采用聚四氟乙烯（PTFE）或金屬墊片，禁止使用石棉（易產生粉塵）或橡膠（透氣性強、易老化）。

閥門與附件

閥門類型：高純氣體專用閥門（如隔膜閥、波紋管閥），密封圈采用聚四氟乙烯或不銹鋼，避免使用橡膠密封。

過濾器：在管道末端或用氣點前安裝高效過濾器（如燒結金屬過濾器），過濾精度達0.01μm，去除顆粒和微生物。

二、連接工藝標準

焊接連接

對接焊：純度要求極高的管道（如半導體行業）采用內壁無瘢痕的對接焊，使用高純氬氣保護焊，防止氧化。

套管焊接：純度要求較低的管道可采用套管焊接，套管與主管材料一致，重疊部分≤5mm，避免焊渣落入管內。

自動焊接：優先采用自動軌道氬弧焊機，減少人為因素導致的焊接缺陷（如氣孔、裂紋），泄漏率可低至1×10?? Pa·m3/s。

螺紋連接

適用場景：僅用于純度要求不高的大宗氣體管道（如壓縮空氣），采用鍍鋅鋼管時，螺紋密封材料為聚四氟乙烯帶，纏繞時從坡口留出2-3個凸牙不纏繞，防止密封帶被咬切進入管道。

VCR連接

高純氣體專用：采用金屬墊片（如鎳、不銹鋼），通過縱向壓力壓緊，泄漏率極低（約10?? Pa·m3/s），適用于氣體雜質含量≤1.0×10??級的高純氣輸送系統。

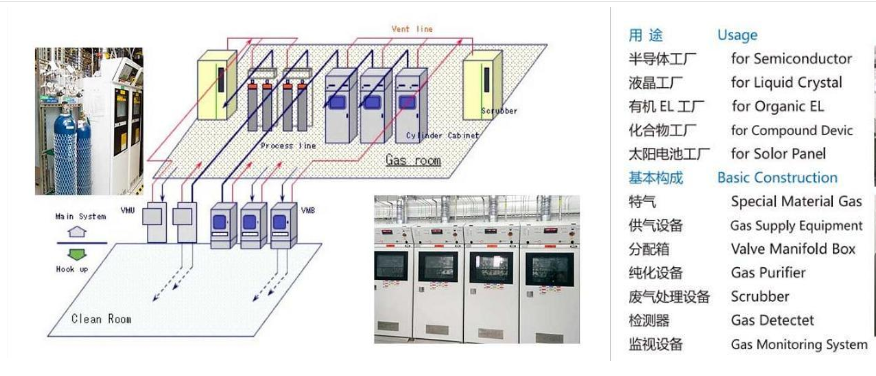

三、布局設計標準

管道走向

短路徑、少彎頭：減少氣體流動阻力，避免“死角”或“盲管”，防止雜質沉積。主管或支管末端需設置排放口和取樣口。

坡度要求：輸送濕氣的管道坡度≥0.003，坡向冷凝水收集器，防止冷凝水積聚。

分區布置

氣瓶間與用氣點分離：可燃?xì)怏w（如氫氣、乙炔）與助燃?xì)怏w（如氧氣）分開放置，間距≥0.5m（平行敷設）或0.25m（交叉敷設），氫氣管道應位于上方。

終端布局：實驗室或車間內設置二級調壓面板，實現壓力調節、輸出壓力監控及氣路開關控制，面板上配備壓力調節器、輸出壓力指示計和緊急切斷閥。

四、潔凈控制標準

預制與安裝環境

預制間潔凈度：管道預制在1000級潔凈間內完成，施工人員穿潔凈服，使用潔凈工具，減少污染。

現場安裝：管道安裝前用高純氮氣（純度≥99.999%）吹掃，去除灰塵和油污；安裝過程中避免手指直接接觸管道內壁。

吹掃與清洗

管道切割：采用機械割管刀（直徑≤10mm）或不銹鋼電鋸（直徑＞10mm），切口表面平整，端面傾斜偏差≤管外徑的0.05且≤1mm。

系統吹掃：安裝完成后用高純氮氣進行連續或間斷吹掃，去除雜質和水分。連續吹掃時間≥8小時，間斷吹掃需重復8-10次“加壓-卸壓”循環。

五、安全規范標準

防爆與通風

氣瓶間設計：氣瓶間采用實心墻（厚度≥300mm）、防爆門和防爆窗，室內安裝排氣扇，保持通風。

泄漏報警：可燃?xì)怏w管道設置氣體泄漏檢測和報警裝置，并安裝阻火器，防止明火回流。

靜電導除

氫氣和氧氣管道：設置導除靜電裝置，避免靜電積累引發爆炸。

六、檢測與驗收標準

氣密性測試

測試方法：采用氦質譜檢漏儀或壓力衰減法，測試壓力為設計壓力的1.1倍，保壓時間≥24小時，壓力降≤0.5%為合格。

潔凈度檢測

顆粒計數：用激光顆粒計數器檢測管道內壁顆粒數，符合ISO 14644-1標準（如Class 5級要求≥0.1μm顆粒數≤3,520個/m3）。

水分檢測：用露點儀檢測管道內水分含量，高純氣體露點≤-70℃（對應含水量≤0.1ppm）。

功能測試

壓力調節：驗證二級調壓面板的輸出壓力穩定性，誤差≤±1%。

流量控制：通過流量計檢測管道流量，符合設計要求。
